Ġewż SCM

Dettalji:

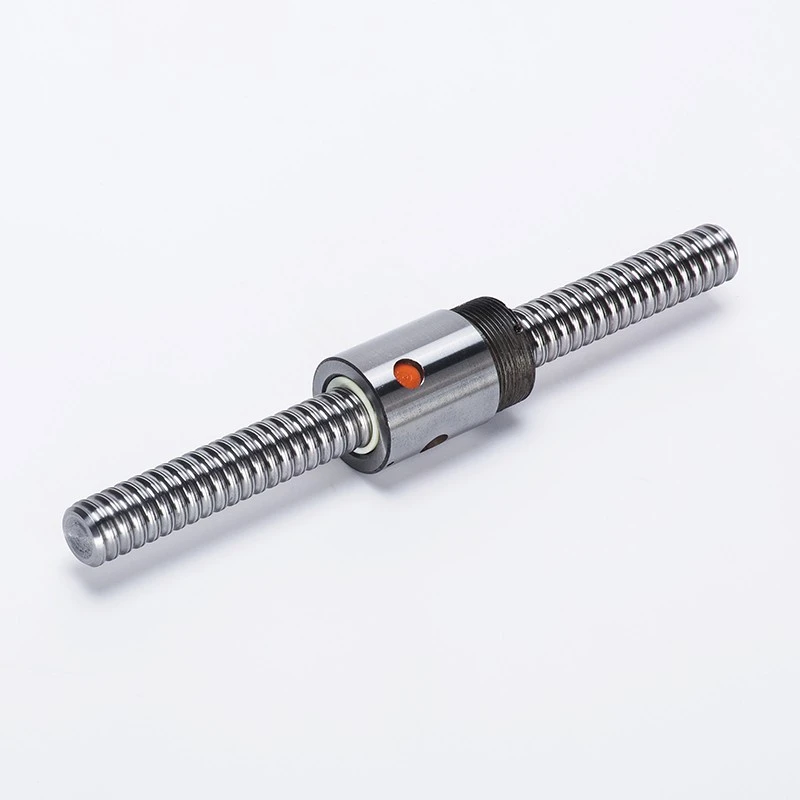

Il-ġewż DLY SCM huma ġewż tal-kamin tal-ballun mhux-standard iddisinjati għal sistemi ta 'trasmissjoni lineari ta' preċiżjoni. Jaħdmu ma 'xaftijiet tal-kamin tal-ballun li jaqblu biex jikkonvertu mozzjoni li jdur f'moviment lineari preċiż, li jagħmluhom adattati għal tagħmir li jeħtieġ installazzjoni kompatta, riġidità stabbli u appoġġ affidabbli tat-tagħbija.

B'differenza mill-ġewż bil-kamin tal-ballun tal-flanġ standard bħal serje SFU, SFA jew SFE, il-ġewż SCM juża struttura tal-ġisem ċilindrika aktar kompatta mingħajr flanġ kbir ta 'immuntar. Dan jagħmel is-serje SCM adattata għal strutturi tal-magni fejn il-ġewż jeħtieġ li joqgħod ġewwa akkomodazzjoni, kmiem, slider jew blokka ta 'immuntar apposta.

Il-ġewż SCM ħafna drabi jintgħażlu għal-preċiżjoni għolja,-riġidità għolja u applikazzjonijiet ta' tagħbija-għoli fejn ġewż tal-katalgu standard ma jistax jaqbel bis-sħiħ mal-ispazju tal-installazzjoni disponibbli jew rekwiżiti speċjali tal-assemblaġġ. Għażliet ta 'mudell komuni jinkludu SCM1605, SCM2005, SCM2505, SCM2510, SCM3205, SCM3210, SCM4005, SCM4010, SCM5005 u SCM5010.

Għal proġetti ta 'disinn jew sostituzzjoni ta' magni ġodda, id-dijametru tal-kamin, ċomb, dijametru tal-ballun, dijametru ta 'barra tal-ġewż, tul tal-ġewż, pożizzjoni tat-toqba taż-żejt, rekwiżit tal-wiper, klassifikazzjoni tat-tagħbija u riġidità għandhom jaqblu mal-istruttura tal-magna. DLY jista 'jipprovdi ġewż SCM flimkien ma' xaftijiet tal-kamin tal-ballun li jaqblu, magni tat-tarf u unitajiet ta 'appoġġ skont tpinġijiet, kampjuni jew data tal-applikazzjoni.

Parametri tal-Prodott

Ġewż bil-kamin tal-ballun kompatti DLY SCM huma disponibbli f'dijametri tax-xaft differenti, ċomb, dijametri tal-ballun, dijametri tal-ġisem tal-ġewż, tulijiet tal-ġewż, klassifikazzjonijiet tat-tagħbija u livelli ta 'riġidità. Is-serje SCM hija adattata għal assemblaġġi kompatti bil-kamin tal-ballun, strutturi ta 'immuntar personalizzati u applikazzjonijiet ta' sostituzzjoni fejn hija meħtieġa forma ta 'ġewż mhux-standard.

It-tpinġija tad-dimensjoni turi l-istruttura ewlenija tal-ġewż SCM, inkluż id-dijametru tal-kamin, id-dijametru tal-ġisem tal-ġewż, it-tul totali, it-tul tal-ispalla u l-pożizzjoni tat-toqba taż-żejt. It-tabella tal-mudell tipprovdi dejta ewlenija għall-għażla ta 'ġewż SCM adattat skont l-ispazju tal-installazzjoni, it-tagħbija axjali u l-ebusija tat-trażmissjoni meħtieġa.

SCM Serje Ball Screw Nut Speċifikazzjonijiet

Unità: mm

Ca tirreferi għall-klassifikazzjoni bażika tat-tagħbija dinamika, Coa tirreferi għall-klassifikazzjoni tat-tagħbija statika bażika, u K tirreferi għar-riġidità. Ġewż SCM standard huma fornuti bi protezzjoni tal-wiper/barraxa; verżjonijiet mingħajr wipers jistgħu jiġu speċifikati skont ir-rekwiżit tal-applikazzjoni.

Karatteristiċi tal-Prodott

Struttura Kompatta Mhux-Standard tal-Ġewż

Il-ġewż SCM huma ddisinjati b'korp ċilindriku kompatt minflok flanġ estern kbir. Din l-istruttura hija adattata għal assemblaġġi bil-kamin tal-ballun installati ġewwa spazju mekkaniku limitat, inklużi kmiem, housings, sliders u sedili tal-ġewż personalizzati. Għad-disinjaturi tat-tagħmir, il-ġewż SCM jipprovdu għażla prattika meta ġewż tal-flanġ standard ikun kbir wisq jew diffiċli biex jiġi installat.

Riġidità Għolja għal Trażmissjoni Lineari Stabbli

Is-serje SCM hija adattata għal sistemi ta 'moviment li jeħtieġu trażmissjoni axjali stabbli u riġidità kkontrollata. Mudelli bi speċifikazzjonijiet ta 'ċirkolazzjoni differenti, bħal SCM1605-3 u SCM1605-4, jipprovdu klassifikazzjonijiet ta' tagħbija u valuri ta 'riġidità differenti, li jippermettu li l-ġewż jitqabbel mat-tagħbija, il-veloċità u ċ-ċiklu tad-dazju mistennija.

Moviment ta 'preċiżjoni b'Baxx Backlash

Il-ġewż tal-kamin tal-ballun SCM juża kuntatt rolling bejn ix-xaft tal-kamin, blalen tal-azzar u korp tal-ġewż biex inaqqsu l-frizzjoni u jappoġġjaw moviment lineari bla xkiel. Bi preload, lubrikazzjoni u allinjament xierqa, il-ġewż jista 'jgħin biex iżżomm prestazzjoni ta' pożizzjonament ripetibbli f'assi ta 'għalf ta' preċiżjoni u sistemi ta 'moviment lineari personalizzati.

Sħana Durabbli-Korp tal-Ġewż Ittrattat

Il-ġewż bil-kamin tal-ballun DLY huma manifatturati b'materjali tal-azzar liga adattati u proċessi ta 'trattament tas-sħana skont il-mudell u l-ħtieġa tal-applikazzjoni. Raceway imwebbes, kontroll dimensjonali stabbli u ċirkolazzjoni bla xkiel tal-ballun jgħinu biex itejbu r-reżistenza għall-ilbies, il-ħajja tas-servizz u l-affidabilità operattiva.

Toqba taż-Żejt u Protezzjoni tal-Wajper

Il-ġewż SCM jinkludu pożizzjoni ta 'toqba taż-żejt għall-arranġament tal-lubrikazzjoni, li tgħin lill-assemblaġġ tal-kamin tal-ballun iżomm tħaddim aktar bla xkiel waqt moviment ripetut. Il-protezzjoni tal-wiper jew tal-barraxa tgħin biex tnaqqas id-dħul ta 'trab u partiċelli, speċjalment f'magni CNC, tagħmir ta' awtomazzjoni u ambjenti ta 'produzzjoni b'debris fin.

Adattat għal Assemblaġġi Custom Ball Screw

Ġewż SCM spiss jintuża meta l-assemblaġġ bil-kamin tal-ballun jeħtieġ sedil tal-ġewż personalizzat, interface ta 'installazzjoni speċjali jew dimensjoni ta' sostituzzjoni mhux-standard. DLY jista 'jqabbel il-ġewż SCM max-xaft tal-kamin tal-ballun korrispondenti, magni tat-tarf u unitajiet ta' appoġġ skont it-tpinġija tal-magna jew il-kampjun.

Xenarji ta' Applikazzjoni

Sistemi ta' Feed CNC kompatti

Ġewż SCM jista 'jintuża f'assi tal-għalf CNC, magni tal-inċiżjoni, ċentri tal-magni u sistemi ta' aġġustament ta 'preċiżjoni fejn il-ġewż għandu jiġi installat ġewwa struttura kompatta. Il-korp tal-ġewż ċilindriku huwa adattat għal sedili tal-ġewż personalizzati u assemblaġġi ta 'għalf limitati ta' spazju-.

Awtomazzjoni u Moduli tal-Moviment Lineari

F'tagħmir ta 'produzzjoni awtomatizzat, skorfini tal-kamin tal-ballun SCM jistgħu jintużaw għall-ippożizzjonar ta' slides, unitajiet ta 'trasferiment, moduli ta' rfigħ, strutturi ta 'attwatur u mekkaniżmi ta' moviment lineari ripetuti. Il-mudell finali għandu jintgħażel skont it-tagħbija assjali, il-puplesija, il-veloċità u l-ispazju ta 'installazzjoni disponibbli.

Strutturi tal-Magni Personalizzati

Il-ġewż SCM huma adattati għal proġetti fejn ġewż tal-flanġ standard ma jistax joqgħod mat-tqassim tal-magna. Jistgħu jiġu integrati f'housings, kmiem, blokki jew parentesi speċjali, li jagħmluhom utli għal titjib tat-tagħmir, disinn tal-magni tad-dwana u mekkaniżmi ta 'trażmissjoni kompatti.

Apparat ta 'Spezzjoni u Kejl ta' Preċiżjoni

Apparat tal-kejl, pjattaformi ta 'spezzjoni u mekkaniżmi ta' aġġustament fin ħafna drabi jeħtieġu moviment bla xkiel u ripetibbiltà stabbli. Ġewż SCM jista 'jiġi applikat f'dawn is-sistemi meta installazzjoni kompatta u backlash kkontrollata huma meħtieġa.

Proġetti ta' Sostituzzjoni u Manutenzjoni

Il-ġewż SCM huma adattati biex jissostitwixxu ġewż tal-kamin tal-ballun mhux-standard li jintlibsu jew bil-ħsara meta l-magna oriġinali tuża struttura tal-ġewż ċilindrika kompatta. Għas-sostituzzjoni, DLY jista 'jikkonferma l-mudell skont id-dijametru tal-kamin, iċ-ċomb, id-dijametru tal-ġewż, it-tul totali, il-pożizzjoni tat-toqba taż-żejt u d-dimensjonijiet tal-kampjun.

FAQ

Bżonn Għajnuna Tagħżel SCM Ball Screw Nut?

Ibgħat DLY tiegħek id-dijametru tal-kamin, ċomb, dimensjonijiet tal-ġewż, spazju għall-installazzjoni, tagħbija axjali jew tpinġija eżistenti. It-tim tagħna jista 'jgħin biex jikkonferma l-mudell tal-ġewż SCM adattat u l-assemblaġġ tal-kamin tal-ballun li jaqbel għat-tagħmir tiegħek.
