SFE Ball Screw

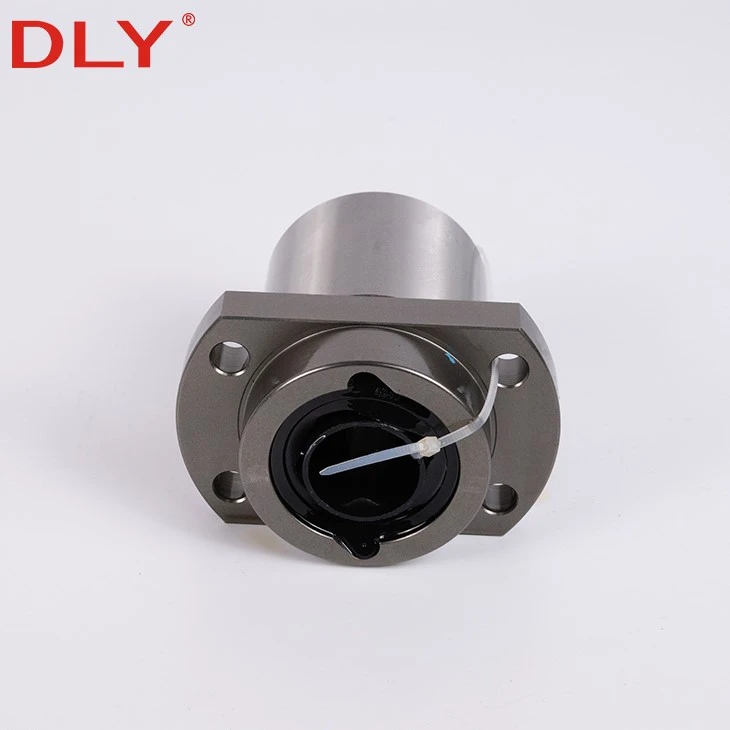

Il-SFE bil-kamin tal-ballunhija serje ta' kamin tal-ballun taċ-ċomb għoli-b'ġewż wieħed bil-flanġ li jirriċirkola internament. Il-karatteristika ewlenija tagħha hija l-ivvjaġġar lineari kbir prodott minn kull rivoluzzjoni tax-xaft tal-kamin.

Il-mudelli DLY SFE ikopru dijametri tal-kamin minn 16 mm sa 50 mm u twassal minn 16 mm sa 64 mm. Kombinazzjonijiet standard jinkludu 16 × 16, 16 × 32, 20 × 20, 20 × 40, 25 × 25, 25 × 50, 32 × 32, 32 × 64, 40 × 40 u 50 × 50 mm.

SFE High-Lead Design

Iċ-ċomb bil-kamin tal-ballun huwa d-distanza vvjaġġata mill-ġewż matul dawra waħda sħiħa tal-kamin. Pereżempju, SFE1616 jiċċaqlaq 16 mm għal kull dawra, filwaqt li SFE3264 jiċċaqlaq 64 mm għal kull rivoluzzjoni.

Fl-istess veloċità rotazzjonali, ċomb akbar jipproduċi veloċità lineari teoretika ogħla:

Ċomb kbir jibdel ukoll it-torque tas-sewqan meħtieġ, ir-riżoluzzjoni tal-pożizzjonament u r-reżistenza għas-sewqan lura-. Il-kapaċità tal-mutur, it-tagħbija axjali, il-veloċità tal-kamin, l-arranġament tal-appoġġ u r-rekwiżiti tal-ibbrejkjar għandhom għalhekk jiġu ċċekkjati flimkien aktar milli jintgħażlu l-kamin bil-veloċità tal-ivvjaġġar waħdu.

Eżempji tal-Mudell SFE

SFE1616
16 mm dijametru u 16 mm ċomb

SFE2525
25 mm dijametru u 25 mm ċomb

SFE3232
32 mm dijametru u 32 mm ċomb

SFE Ball Screw Dimensjonijiet

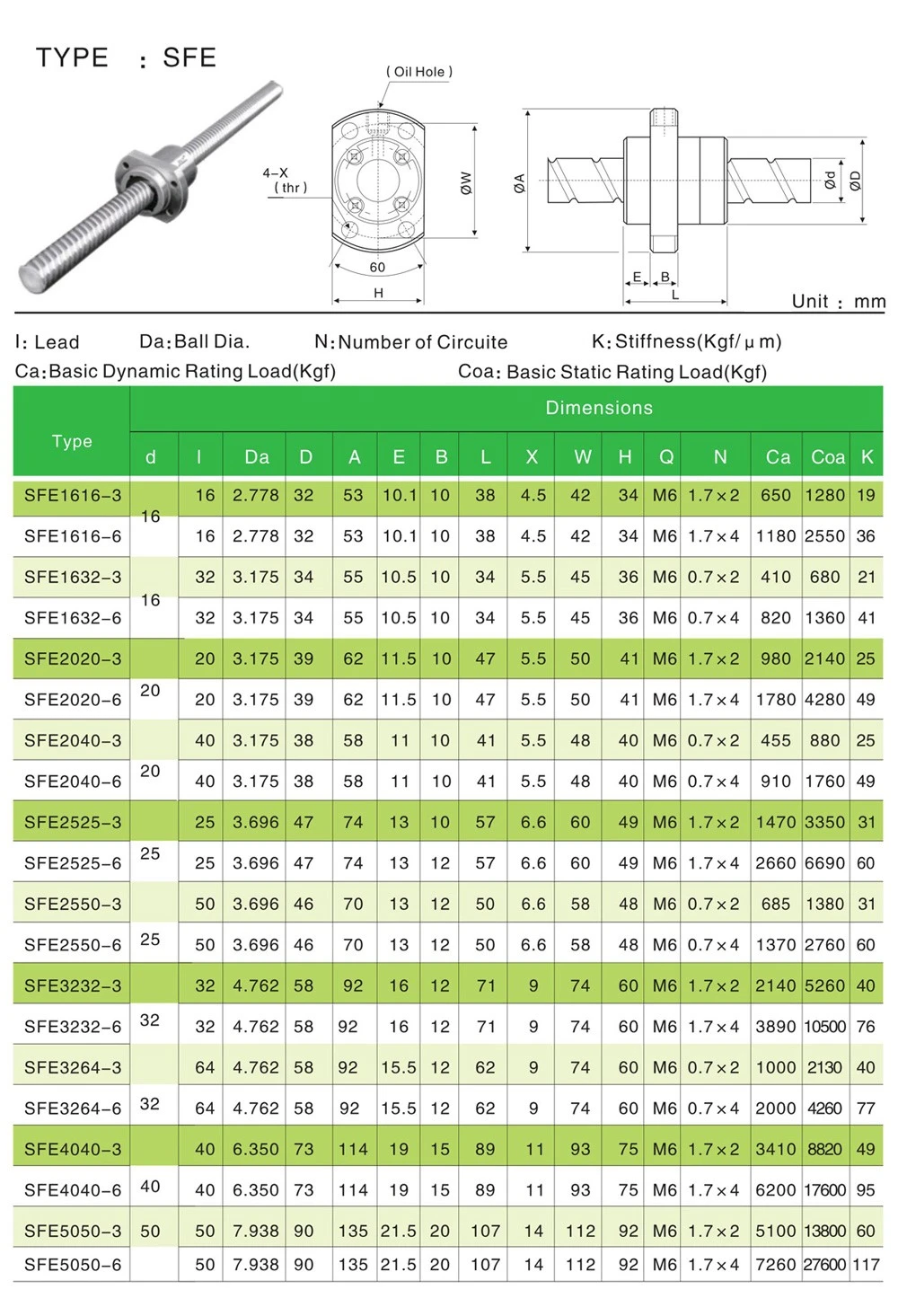

Il-ġewż SFE juża struttura tal-ġewż-uniku flanġjat b'passaġġ intern ta' ritorn tal-ballun. Id-dimensjonijiet D, A, E, B, L, X, W u H jikkorrispondu mat-tpinġija ta 'hawn fuq. Il-mudelli standard kollha fit-tabella jużaw port tal-lubrikazzjoni M6.

Id-dimensjonijiet huma f'millimetri. Ca u Coa huma ddikjarati f'kgf; ebusija K hija ddikjarata f'kgf/μm. Is-suffissi -3 u -6 jidentifikaw konfigurazzjonijiet differenti ta' ċirkwit tal-ballun u għandhom jiġu inklużi meta jiġi kkonfermat mudell.

Għażla ta' Bejn -3 u -6 Konfigurazzjonijiet

Kull dijametru standard-u-kombinazzjoni taċ-ċomb hija elenkata b'żewġ konfigurazzjonijiet taċ-ċirkwit. Il-verżjoni -6 tipprovdi tagħbija dinamika ogħla, tagħbija statika u klassifikazzjonijiet ta 'ebusija mill-verżjoni -3 korrispondenti.

Il-klassifikazzjoni ogħla ma tfissirx li l-verżjoni -6 hija awtomatikament meħtieġa. L-għażla għandha tkun ibbażata fuq it-tagħbija assjali attwali, iċ-ċiklu tad-dazju, il-ħajja tas-servizz meħtieġa, l-aċċelerazzjoni u l-ispazju disponibbli għall-installazzjoni tal-ġewż.

Applikazzjonijiet SFE tipiċi

SFE jintgħażel primarjament għal-assi ta' għalf veloċi, mekkaniżmi ta' trasferiment u sistemi ta' awtomazzjoni fejn hija meħtieġa distanza lineari kbira minn kull rivoluzzjoni tal-kamin. L-immaġini li ġejjin juru kategoriji ta' tagħmir rappreżentattiv li fihom jista' jiġi evalwat mudell SFE.

Għodda tal-Magni CNC
Assi ta' għalf u pożizzjonament veloċi- fejn it-tagħbija u l-veloċità magħżula jibqgħu fil-klassifikazzjonijiet tal-kamin.

Awtomazzjoni tal-Fabbrika
Trasferiment, għalf u mekkaniżmi ta 'pożizzjonament ripetut li jeħtieġu vjaġġ lineari rapidu.

Robotika u Immaniġġjar
Unitajiet ta 'moviment lineari f'immaniġġjar awtomatizzat u mekkaniżmi ta' appoġġ robotiku.

Semikondutturi u Tagħmir ta' Spezzjoni
Mekkaniżmi tal-moviment fejn iċ-ċomb, l-eżattezza, it-tagħbija u l-ambjent meħtieġa ġew ivverifikati individwalment.

Mekkaniżmi ta' Tagħmir Mediku
SFE jista' jiġi evalwat għal unitajiet ta' moviment mekkaniku mhux -sterili wara li r-rekwiżiti tal-applikazzjoni jkunu kkonfermati.

Tagħmir tal-Kejl
Mekkaniżmi ta 'pożizzjonament rapidu fejn il-grad ta' preċiżjoni magħżul jissodisfa r-rekwiżiti tas-sistema tal-kejl.

Eżattezza u Materjali

• Preċiżjoni standard:C7 rolled ball screw.
• Preċiżjoni mhux obbligatorja:Kamin tal-ballun tal-art C5, soġġett għall-konferma tal-mudell.
• Materjal tax-xaft tal-kamin: S55C.
• Materjal tal-ġewż tal-ballun:20CrMo.
• Struttura tal-ġewż:Ġewż wieħed bil-flanġ li jirriċirkola internament.
• Direzzjoni tal-ħajta:Il--ħajt tal-lemin huwa standard.

Konferma tal-Mudell SFE

Ikkonferma s-suffiss tal-mudell sħiħ, it-tul totali tal-kamin, il-grad ta' preċiżjoni, it-tpinġija tat-tarf tax-xaft-u l-kundizzjonijiet tat-tħaddim. Għal applikazzjonijiet ta'-ċomb għoli, veloċità kritika, tagħbija axjali, arranġament ta' appoġġ, torque tal-mutur u sewqan possibbli lura- għandhom jiġu ċċekkjati qabel l-għażla finali.

Għal kombinazzjonijiet ta 'ċomb konvenzjonali ta' 4 mm, 5 mm jew 10 mm, qabbel il-Kamin tal-ballun SFU.
