Flanġ Ċirkolari Linear Bearings Aluminju Slide

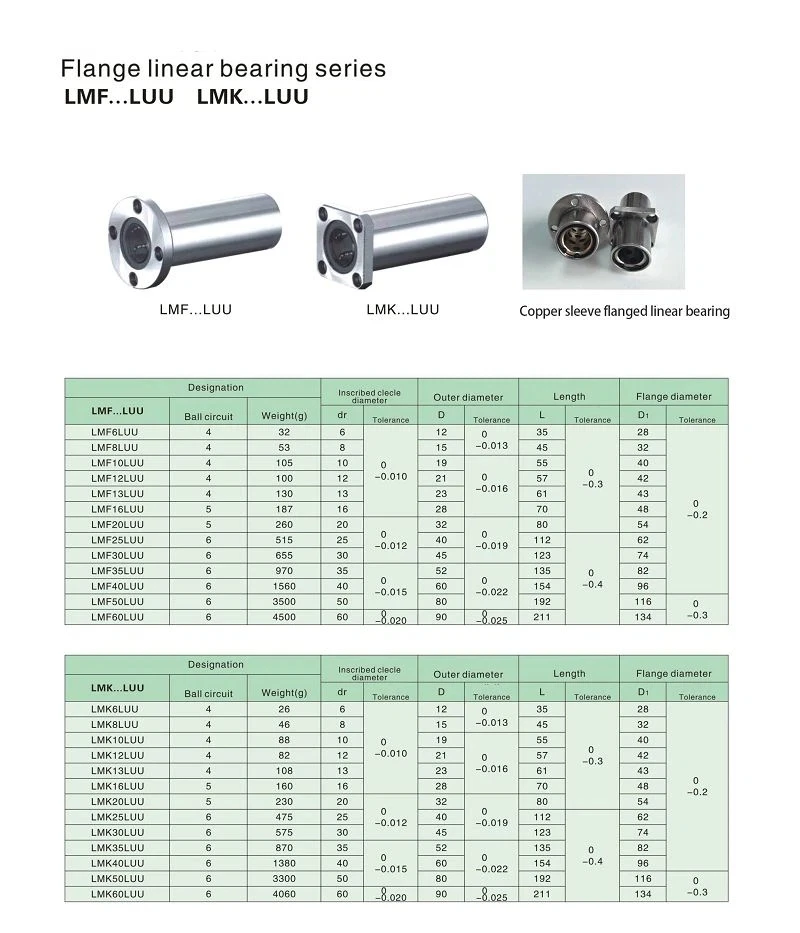

1. Parametri dimensjonali

• Dijametru nominali tax-xaft: Speċifikazzjonijiet komuni jinkludu 5mm, 20mm, 30mm, eċċ Id-daqs speċifiku jeħtieġ li jiġi determinat skond il-mudell tal-prodott.
• Dijametru ta 'barra u tul: Il-firxa tad-dijametru ta' barra hija ġeneralment 12mm sa 76.2mm, u l-firxa tat-tul hija 22mm sa 152.4mm. Mudelli differenti jikkorrispondu għal kombinazzjonijiet ta 'daqs differenti.
• Daqs tal-ħanek: inklużi żewġ tipi: flanġ tond u flanġ tal-metodu. Parametri tad-daqs speċifiċi (bħal Df, k, t, eċċ.) Għandhom jirreferu għall-manwal tekniku tal-prodott.

2. Parametri tal-prestazzjoni

• Tagħbija ratata: It-tagħbija dinamika C (N) u t-tagħbija statika Co (N) ivarjaw skont il-mudell, pereżempju, il-mudell LMEF5UU għandu tagħbija dinamika ta '206N u tagħbija statika ta' 265N.
• Veloċità estrema: affettwata mill-kundizzjonijiet tal-lubrikazzjoni u t-tagħbija, il-valur speċifiku jeħtieġ li jiġi ddeterminat abbażi tal-kundizzjonijiet attwali tax-xogħol.
• Livell ta 'preċiżjoni: normalment immarkat bħala preċiżjoni tal-livell P-, il-valur speċifiku jeħtieġ li jiġi kkonfermat permezz tal-manwal tal-prodott.

3. Parametri strutturali

• Materjal li jżomm: materjal tan-najlon huwa komunement użat, filwaqt li xi mudelli jistgħu jużaw azzar tal-karbonju F1.
• Forma tas-siġillar: inklużi diversi strutturi bħal għata tat-trab u tip miftuħ, u t-tip xieraq għandu jintgħażel skont l-ambjent tal-użu.
• Metodu ta 'installazzjoni: Jappoġġja diversi forom bħall-installazzjoni tal-flanġ u l-installazzjoni tas-sedil fiss. Id-dimensjonijiet speċifiċi tal-installazzjoni għandhom jirreferu għad-disinji tal-prodott.

1. Elementi tad-disinn strutturali

Disinn tal-flanġ integrat

L-adozzjoni tal-magni u l-iffurmar CNC integrali ta 'liga tal-aluminju; It-tolleranza tad-dijametru tal-flanġ hija kkontrollata fi ħdan ± 0.02mm; it-toqob bil-kamin 4 × M5 huma mqassma indaqs u ddisinjati biex jikkonformaw mal-istandards DIN

Ottimizzazzjoni tal-kavità tal-bearing

Stabbiliti internament 3 raceways ta 'preċiżjoni; Disinn integrat ta 'mekkaniżmu ta' aġġustament tat-tagħbija minn qabel; Struttura tas-siġillar tal-labirint kontra t-trab

2. Materjal u pjan ta 'proċess

Proċess ta 'trattament tal-wiċċ

Anodizzar iebes; Il-ħruxija tal-wiċċ Ra wara t-tħin ta 'preċiżjoni sekondarja hija Inqas minn jew ugwali għal 0.4 μ m; Identifikazzjoni permanenti tal-immarkar bil-lejżer

Speċifikazzjonijiet tat-trattament tas-sħana

It-tifi ta 'frekwenza għolja tal-binarju tal-bearing (HRC58-62); Trattament tal-ħin (160 grad × 8h)

3. Standards ta 'verifika tal-prestazzjoni

Indikaturi dinamiċi tal-ittestjar

Tagħbija dinamika nominali Akbar minn jew ugwali għal 500N; test tal-ħajja tal-moviment reċiproku Akbar minn jew ugwali għal 500000 darba; Żieda fit-temperatura Δ T Inqas minn jew ugwali għal 15-il grad (v=0.5m/s)

Oġġetti ta 'ttestjar ta' preċiżjoni: runout radjali Inqas minn jew ugwali għal 0.01mm; clearance axjali Inqas minn jew ugwali għal 0.03mm; storbju operattiv Inqas minn jew ugwali għal 45dB (distanza 1m)

1. Struttura u karatteristiċi

Ix-xaft u l-kanal tal-ballun huma t-tnejn magħmula f'forom ċilindriċi, u l-ballun tal-bearing huwa sostnut minn gaġġa u rranġat tul id-direzzjoni assjali. Il-ġakketta ta 'barra hija magħmula minn azzar li jġorr il-kromju tal-karbonju għoli, u l-wiċċ ta' ġewwa huwa ffurmat minn trattament bis-sħana u tħin.

• Interkambjabbiltà

Minħabba t-tolleranzi dimensjonali standardizzati ta 'diversi partijiet ta' berings lineari, jistgħu jiġu skambjati. Minħabba li x-xaft huwa mmaxinjat fuq grinder ċilindriku estern, jistgħu jinkisbu tolleranzi preċiżi ta 'assemblaġġ.

• Ċirku ta 'barra ta' ebusija għolja

Iċ-ċirku ta 'barra huwa magħmul minn azzar li jġorr -qawwa għolja, u l-wiċċ ġenerali huwa iebes, għalhekk jista' jiġi inkorporat direttament b'berings tar-rombli tal-labra fuq il-wiċċ ċirkonferenzjali għall-użu.

• Qafas ta 'żamma ta' preċiżjoni għolja

Minħabba l-fatt li l-gaġġa b'4 sa 6 ringieli tal-ballun hija integrata, il-blalen huma rranġati b'mod preċiż tul id-direzzjoni tal-moviment, u b'hekk tinkiseb preċiżjoni tal-moviment stabbli.

Berings ta 'dijametru żgħir jużaw gaġġa waħda tar-reżina sintetika, li għandha storbju baxx waqt it-tħaddim u karatteristiċi ta' lubrikazzjoni eċċellenti.

• Unità b'kaxxa LM

L-unità tal-kaxxa tat-tip SC hija mgħammra b'bearings tat-tip LM f'qoxra ta 'l-aluminju żgħira u ħafifa, sabiex tkun tista' titwaħħal faċilment mal-bank tax-xogħol b'boltijiet għall-assemblaġġ.

Minħabba l-preżenza ta 'diversi ringieli ta' blalen ġewwa l-bearing lineari, dejjem hemm żewġ ringieli ta 'blalen li jġorru t-tagħbija mill-parti ta' fuq tal-kaxxa, li jirriżultaw f'ħajja ta 'servizz imtejba.

Ikkuntattja issa

2. Applikazzjoni tal-prodott

L-istruttura ċirkolari tal-ħanek ta 'armi robotiċi ta' tagħmir ta 'awtomazzjoni industrijali u sistemi ta' multi assi jistgħu jifilħu tagħbijiet radjali kbar u huwa adattat għal ġonot ta 'driegħ robotiku rranġati vertikalment, bħal moduli ta' pożizzjonament ta 'preċiżjoni f'linji ta' assemblaġġ elettroniċi 3C. Flanġ ċirkolari berings aluminju slide iżommu riġidità għolja filwaqt li tnaqqas l-inerzja, u meta kkombinat ma 'moduli taċ-ċilindru, jistgħu jiksbu l-preċiżjoni tal-pożizzjonament tar-ripetibilità tal-livell tal-mikrometru. Il-karatteristika tal-koeffiċjent ta 'frizzjoni baxx ta' tagħmir ta 'ssortjar ta'-veloċità għolja jista 'jnaqqas il-konsum tal-enerġija tas-sewqan. Meta jintuża flimkien ma 'gwidi lineari f'sistemi ta' għażla tal-loġistika, jista 'jiflaħ mozzjoni reċiproka ta' frekwenza għolja-u jissodisfa r-rekwiżiti ta 'effiċjenza ta' eluf ta 'operazzjonijiet ta' għażla fis-siegħa.

Id-disinn riġidu tal-magna tal-kejl tal-koordinati 3D għal tagħmir ta 'kejl u skoperta ta' preċiżjoni jista 'jrażżan l-interferenza tal-vibrazzjoni. F'tagħmir ta 'sejbien tal-wejfer tas-semikondutturi, slide tal-aluminju tal-bearings lineari ċirkolari tal-Flanġ flimkien ma' ħakkiem tal-ħakk jistgħu jiksbu preċiżjoni tal-kejl tal-livell tan-nanometru, li jiżguraw l-eżattezza tal-analiżi tal-morfoloġija tal-wiċċ tal-wejfer. Il-karatteristiċi tal-moviment bla xkiel tal-bearings lineari fuq il-pjattaforma ta 'skoperta ottika huma adattati għall-istadji tal-mikroskopju. Fit-tagħmir għall-iskoperta tad-difetti tal-bord tal-PCB, jista 'jiżgura l-istabbiltà tal-immaġni tal-kamera meta tiċċaqlaq fl-assi X/Y, tevita żbalji ta' sejbien ikkawżati mill-vibrazzjoni.

Il-materjal tal-liga tal-aluminju tal-ferrovija gwida tal-iskaner CT għal apparat mediku u tagħmir tal-laboratorju jista 'jissodisfa r-rekwiżiti mhux-manjetiċi ta' tagħmir mediku permezz ta 'trattament ta' anodizzazzjoni. Fis-sistema ta 'ċaqliq tas-sodda tal-iskannjar CT, il-karatteristiċi ta' ħsejjes baxxi tagħha jistgħu jtejbu l-esperjenza tal-eżami tal-pazjent. Il-proċess ta 'trattament tal-wiċċ reżistenti għall-korrużjoni- tat-tagħmir tal-awtomazzjoni tal-laboratorju jippermetti lis-slajder jadatta għall-ambjent tar-reaġent kimiku. Fl-istazzjon tax-xogħol tal-pipettar kompletament awtomatika, tista 'tinkiseb distribuzzjoni ta' preċiżjoni għolja- ta 'likwidi ta' traċċa, bi preċiżjoni ta 'pożizzjonament ripetut ta' aħjar minn ± 0.01mm.

Fit-tagħmir tal-istampar tal-iskrin tal-linja tal-produzzjoni taċ-ċelluli fotovoltajċi tal-manifattura tal-enerġija u tas-semikondutturi l-ġdida, il-bearings lineari jeħtieġ li jifilħu ambjent ta 'temperatura għolja (120 grad). Il-prodotti Deliya jużaw formula ta 'grass speċjali biex jiżguraw koeffiċjent ta' frizzjoni baxx waqt il-produzzjoni kontinwa u jestendu ċ-ċiklu ta 'manutenzjoni tat-tagħmir. Id-disinn tal-flanġ tal-livell tal-vakwu tar-robot tat-trasferiment tal-wejfer jista 'jadatta għall-ambjent tal-kamra nadifa tas-semikondutturi. Fid-driegħ robotiku tat-trasferiment tal-wejfer, il-karatteristiċi tat-trab baxx tiegħu jistgħu jevitaw it-tniġġis tal-partiċelli, u b'kodifikaturi ta '-preċiżjoni għolja, tista' tikseb preċiżjoni tal-pożizzjonament ta '± 0.005mm.

The aluminum alloy material used in the attitude adjustment mechanism of aerospace and military equipment satellites is designed to be lightweight. In the deployment mechanism of satellite solar panels, the radiation resistance of linear bearings can meet the requirements of the space environment. Its long life characteristics (MTBF>50000 siegħa) jistgħu jnaqqsu l-ispejjeż tal-manutenzjoni fl-orbita. Is-sistema ta 'gwida ta' preċiżjoni fil-pjattaforma tal-ittestjar tas-servo tal-missili teħtieġ berings lineari biex jifilħu tagħbijiet ta 'impatt ta' frekwenza għolja-. Billi jiġi ottimizzat id-disinn tar-raġġ tal-kurvatura tar-raceway, il-veloċità tar-rispons dinamiku tista 'titjieb biex tiġi żgurata l-eżattezza tad-dejta tat-test.
